Настройка VPN для доступа к лабораторному стенду Advanced Training

В ряде случаев для выполнения лабораторных работ нужно подключаться к лабораторному стенду напрямую по VPN-каналу.

Это возможно – технически подключение осуществляется по VPN-протоколам SSTP или L2TP. Настройки будут одинаковыми:

  • Узел, к которому идёт подключение – lab.atraining.net;
  • Логин – lab-test;
  • Пароль – P@ssw0rd;

При подключении протокол выбирается автоматически – но в ряде ситуаций (например, вы подключаетесь с работы, где есть фильтрация исходящего трафика) его надо выбрать вручную. В этом случае вариант подключения с использованием SSTP рекомендуется попробовать первым, так как подключение осуществляется по HTTPS, а это вызывает минимальное количество потенциальных проблем с firewall’ами.

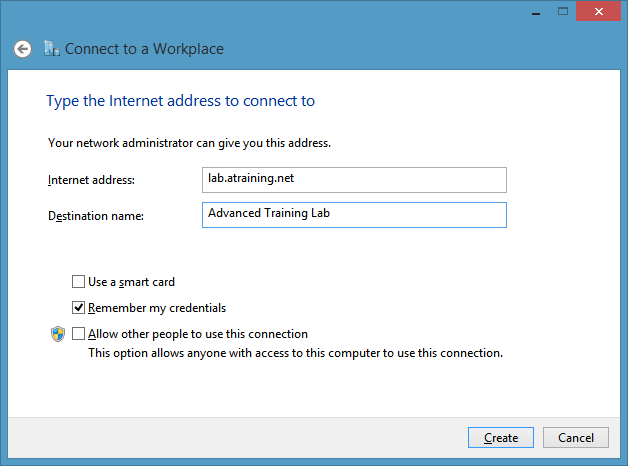

Для современных операционных систем Microsoft создание VPN будет выглядеть так:
Подключение к лабораторному стенду Advanced Training по VPN

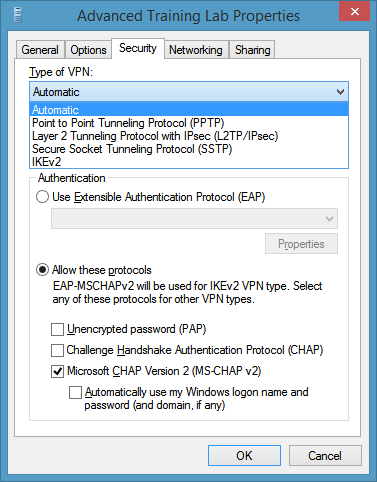

А выбор VPN-протокола – так:
Выбор VPN-протокола для подключения к лабораторному стенду Advanced Training

Дополнительные настройки

Если выбрали протокол L2TP, то надо будет явно указать дополнительные параметры:

  • Протокол аутентификации – MSCHAPv2
  • Тип подтверждения подлинности – Preshared key
  • Значение ключа – atraining

Вот так:

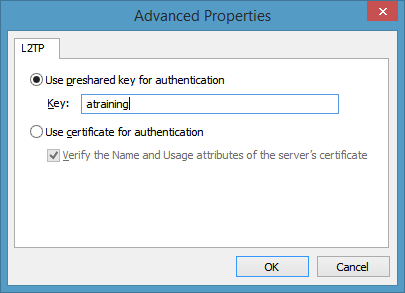

Настройка L2TP VPN для подключения к лабораторному стенду Advanced Training

Если возникла ошибка

Ошибка 691 – Вы некорректно ввели логин/пароль (пароль – P@ssw0rd, после w там нуль, а не буква o).

Ошибка 789 – Вы, скорее всего, выбрали L2TP и не ввели preshared key.

VPN подключился, а доступ в Интернет пропал

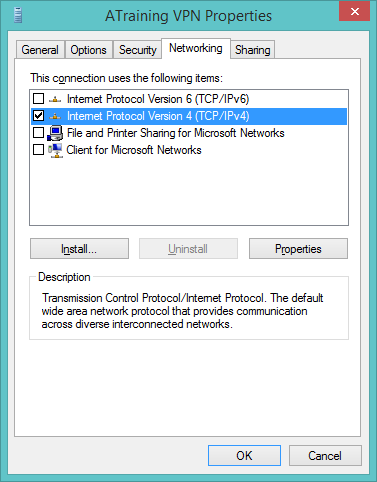

Откройте свойства VPN-подключения и перейдите на вкладку “Сеть”. Надо выключить всё, кроме IPv4:
vpn6

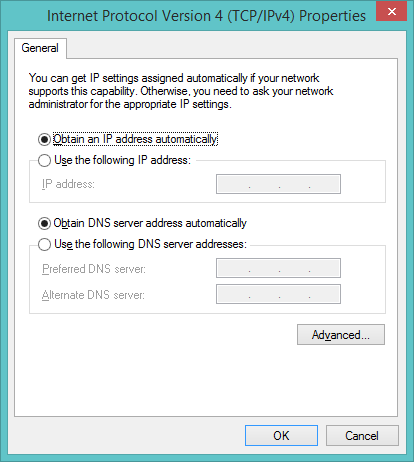

Нажмите на Properties и убедитесь, что настроено автоматическое получение IPv4-адреса от сервера:
vpn7

После нажмите Advanced и убедитесь, что галка “Использовать шлюз по умолчанию” (самая верхняя на картинке) отключена:
vpn8

Дополнительное ПО

Если Вы участвуете в курсах по работе с сетевым оборудованием Cisco, Juniper, Huawei, то для подключения к консольным портам устройств мы рекомендуем использовать бесплатное ПО PuTTY, так как встроенный в ОС Windows telnet-клиент работает не совсем корректно.

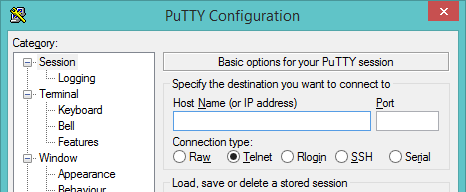

Не забудьте, что по умолчанию у Putty выбран пункт “Подключение по протоколу SSH”, а Вам нужен telnet. Вот эта настройка:
Использование PuTTY для подключения к лабораторному стенду Advanced Training

Как проверить подключение

Если подключение прошло успешно, попробуйте пропинговать адрес 172.22.1.254 – если всё получится, то Вы настроили подключение без ошибок.

Учтите, что это тестовая учётная запись, нужная, чтобы проверить настройки VPN. Учётную запись для подключения к лабораторному стенду Вам сообщит на курсе преподаватель, она будет другой, а настройки – такими же.
